안녕하세요.
이전글 (제 0강. 랩뷰(LabVIEW)란?) 에서는 랩뷰에 대한 기본적인 내용을 알아 봤습니다. 오늘은 랩뷰를 실행하는 방법부터 단축기 모음까지 랩뷰의 기초에 대해 적어보려고 합니다.
( 오늘의 랩뷰 짤막 상식 : VI는 랩뷰의 확장자명이다 )
1. VI파일 실행하기 (LabVIEW 2016버전)
맨 처음 LabVIEW를 시작하는 방법입니다. LabVIEW를 실행하고 위 그림처럼 [새로 만들기] 탭에서 [새 VI]를 눌러주세요. 그럼 창이 회색, 흰색 이렇게 2개의 창이 뜨는데, 이제 그 2개의 창을 이용해 프로그래밍을 해주면 됩니다.
(만약 기존에 만들어 놓았던 vi파일이 있으면 더블클릭)
2. Front panel(프론트 패널)과 Block diagram(블록 다이어그램)

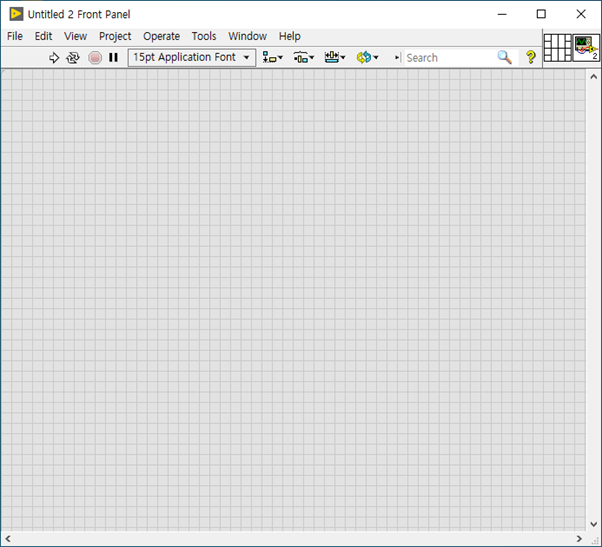

위의 회색 창이 Front panel(프론트 패널)로 불리고, 여기에 값을 입력하고 조작하는 부분입니다. 이곳에 직접 값을 입력하고 그래프 등 데이터를 볼 수 있는 화면이에요.

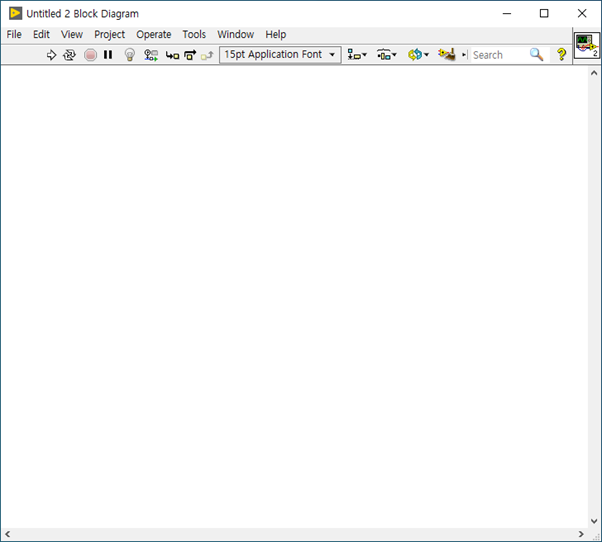

위의 흰색 창이 Block diagram(블록 다이어그램)으로 불리고, 함수들을 배치하고 선으로 연결해서 하나의 시스템화 시키는 부분입니다. 한마디로 코딩하는 영역입니다.
3. 기본 환경 세팅하기
옵션을 바꾸지 않고 기본 옵션으로 써도 되지만, 한 번 해놓으면 편해지는 랩뷰의 기본 세팅 2가지에 대해서 알려드릴까 합니다.
3-1 컨트롤 기능 모두 추가하기

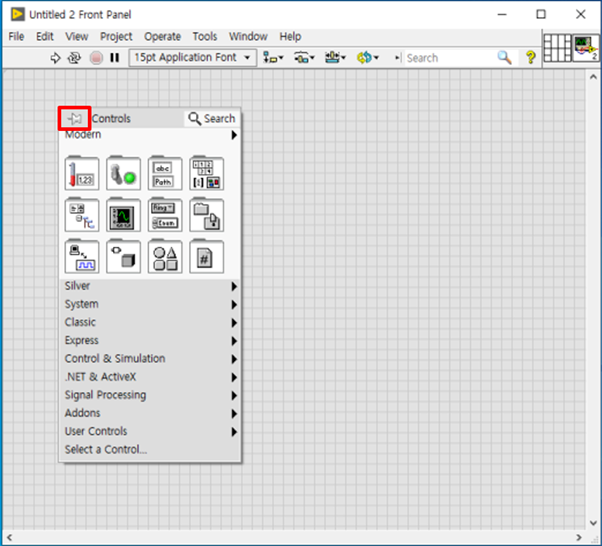

① 프론트 패널에서 마우스를 우클릭 해줍니다. 그러면 위와 같이 컨트롤 UI가 뜨며, 이때 빨간색으로 표시한 송곳 모양의 고정 표시를 눌러주세요.

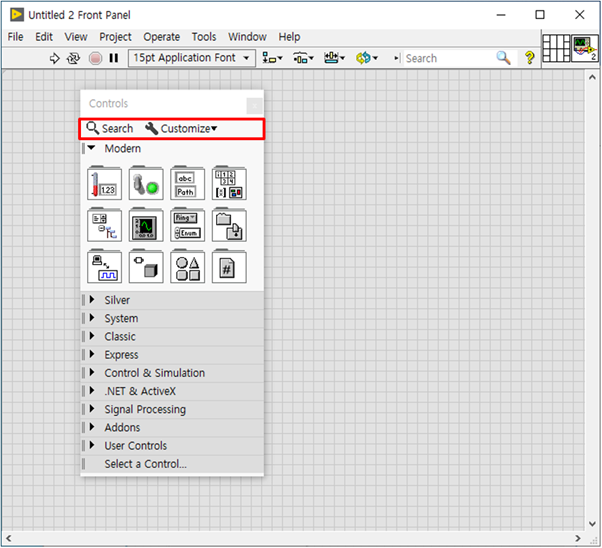

② 고정 표시를 누르면 [Search]와 [Customize] 기능이 추가로 표시됩니다. 이 중 [Customize]를 눌러주세요.
( [Search]는 웬만하면 누르지 마세요. 순간 렉을 유발합니다 )
③ [Customize]를 누르면 다음과 같은 창이 뜨고, 이 중 [Change Visible Palettes…]를 클릭해 줍니다.
④ 그 다음 위 사진처럼 모두 체크를 해주세요. 그러면 나중에 원하는 기능을 찾을 때, 여기를 또 오는 번거로움을 덜게 됩니다.
(기본 옵션은 잘 안쓰는 기능들이 체크 해제된 상태여서, 기본 옵션을 그대로 쓰셔도 무방합니다)
3-2 바로 축소형으로 만들기
다음은 블록 다이어그램에서 함수들을 ‘아이콘형’이 아닌 ‘축소형’으로 바로 표시해주는 설정을 하려고 해요. 보통 아이콘형은 크기가 커서 크기가 작은 축소형으로 매번 바꿔주는 번거로움이 있는데, 이 설정을 해주시면 바로 축소형으로 출력되어 그 번거로움을 줄일 수 있습니다.
① 위 사진처럼 블록 다이어그램에서 [도구]를 누른 후, 빨간색으로 표시된 [옵션]을 눌러주세요.
② 그러면 위와 같은 창이 뜨고 카테고리에서 블록 다이어그램을 누르고 [Place front panel terminals as icons]를 위의 그림처럼 체크 해제하면 됩니다.
4. 유용한 랩뷰의 단축기 모음
Ctrl + N : 새 vi 만들기
Ctrl + E : 프론트 패널 or 블록 다이어그램 전환 / 블록 다이어그램 보기
Ctrl + R : vi 실행
Ctrl + H : 도움말 실행
Ctrl + T : 패널들 좌우로 정렬
Ctrl + W : 창 닫기
Ctrl + Q : 랩뷰 종료
이상으로 제 1강 랩뷰의 기초를 마치겠습니다. 따라 오시느라 고생하셨습니다!
